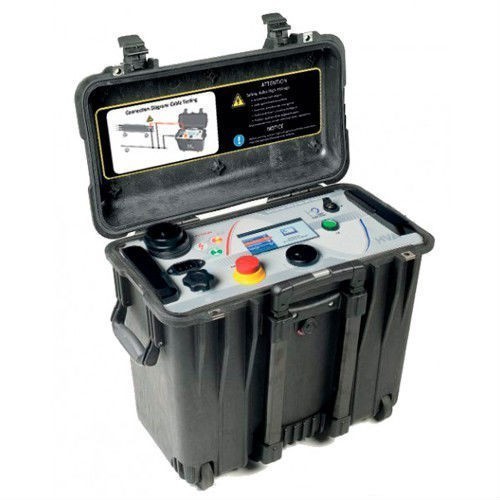

HVA34TD-1 — портативная система высокой мощности для высоковольтных испытаний напряжением СНЧ, 34кВ, с интегрированным модулем измерения тангенса угла диэлектрических потерь

HVA34TD-1 — портативная система высокой мощности для высоковольтных испытаний напряжением СНЧ, 34кВ, с интегрированным модулем измерения тангенса угла диэлектрических потерь
Артикул: 322102
Модель: HVA34TD-1
Гарантия: 12 месяцев
Госреестр РФ: 70067-17
Поверка приобретается отдельно: 19500 Р
Межповерочный интервал: 24 мес.
Бренд: b2 electronic GmbH (High Voltage Diagnostic)
Цена:
6 550 000 Р
Доступен для заказа
Добавить к сравнению

Описание портативной системы высокой мощности для высоковольтных испытаний напряжением СНЧ, 34кВ,  с интегрированным модулем измерения тангенса угла диэлектрических потерь HVA34TD-1:

Новейшая высоковольтная СНЧ-установка HVA34TD-1 – это компактная и мощная испытательная установка для испытания и диагностики кабеля с рабочим напряжением 6 и 10 кВ, со встроенным модулем TD для измерения тангенса угла диэлектрических потерь.

Особенности портативной системы высокой мощности для высоковольтных испытаний напряжением СНЧ, 34кВ,  с интегрированным модулем измерения тангенса угла диэлектрических потерь HVA34TD-1:

  • Переменное напряжение СНЧ (VLF) (СИНУС и ПРЯМОУГОЛЬНИК);
  • Встроенный модуль TD для измерения тангенса угла диэлектрических потерь;
  • Постоянное DC напряжение;
  • Тестирование как жил, так и оболочки кабеля;
  • Режим начального прожига;
  • Встроенный интерфейс USB и Bluetooth;
  • Цветной дисплей;
  • Вес 36 кг;
  • Удвоенная мощность.

ехнические характеристики портативной системы высокой мощности для высоковольтных испытаний напряжением СНЧ, 34кВ,  с интегрированным модулем измерения тангенса угла диэлектрических потерь HVA34TD-1:

Параметр Значение
Входное напряжение питания 100-240 В (50-60 Гц) (1200 ВА)
Выходное напряжение Переменное, Синус 0-34 кВ пиковое, симметричное, 24 кВ действ.
Постоянное ± 0-34 кВ
Прямоугольник 0-34 кВ
Разрешение 0,1 кВ на всем диапазоне
Погрешность +/- 1% от диапазона
Выходной ток 0-60 мA
Разрешение 1 мкA
Погрешность +/- 1% от диапазона
Частота выходного сигнала 0,01….0,1 Гц с шагом 0,01 Гц (предустановка 0,1 Гц), автоматический выбор частоты
Диапазон сопротивления 0,1 MΩ...5 ГΩ
Максимальная выходная нагрузка (при максимальном напряжении) 1,0 мкФ @ 0,1 Гц (Примерно 3000 м кабель)*
2,0 мкФ @ 0,05 Гц (Примерно 6000 м кабель)*
5,0 мкФ @ 0,02 Гц (Примерно 15500 м кабель)*
10,0 мкФ @ максимально возможная емкость при уменьшенной частоте
* Рассчитано для типичного кабеля с емкостью 330 пФ/м
Измерительный блок Цифровой ЖК дисплей для прямой индикации: Напряжение и Ток (Действующие значения и/или пиковые)
Емкость, Сопротивление, время, напряжение пробоя, графическое отображение выходного напряжения в реальном времени
Измерение тангенса дельта, погрешность ± 1 x 10-4
Цикл тестирующий Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ
Безопасность 50 Гц 12 кВ Индикатор наличия внешнего напряжения/ Блок разрядки цепи после тестирования
Интерфейс Bluetooth, USB – стандарт, ПО "HVA Control Center"
Память 50 ячеек памяти, энергонезависимая
Высоковольтные кабели Стандартные, длиной 4,5 м с зажимами-крокодилами на конце (другие могут быть поставлены по запросу)
Вес 36 кг
Размер 500x305x457 мм
Температура Хранения: -25 до +70 °C, рабочая: -20 до +55 С°C
Модернизация (дополнительные опции) Модуль PD для диагностики методом частичных разрядов
